Práctica 02:
Sensor de movimiento pasivo por infrarrojos (PIR)

Componentes

  • PIR (Sensor de movimiento pasivo por infrarrojos)
  • LED (Diodo emisor de luz)
  • Resistencia 220Ω

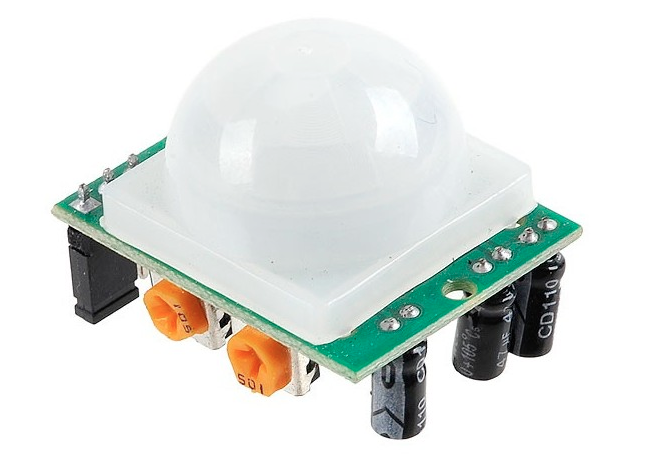

PIR

Detecta cambios en la cantidad de rediación infrarroja que recibe.

Cuando el cambio supera un umbral dispara un pulso.

PIR (vista inferior)

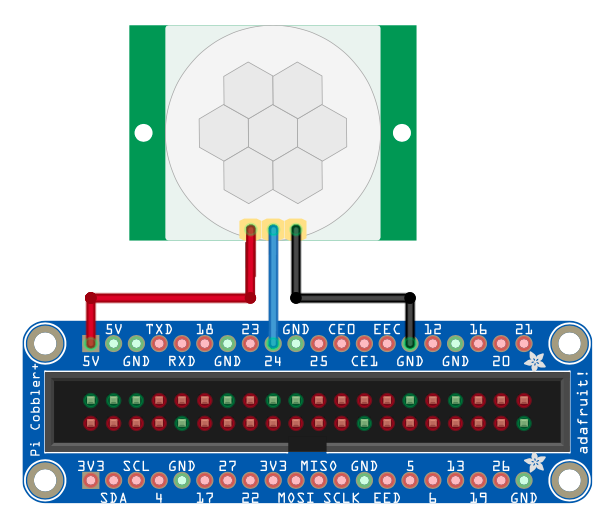

Esquema

Código Python


#!/usr/bin/env python3

from gpiozero import MotionSensor

pir = MotionSensor(24)

while True:
    pir.wait_for_motion()
    print("You moved")
    pir.wait_for_no_motion()

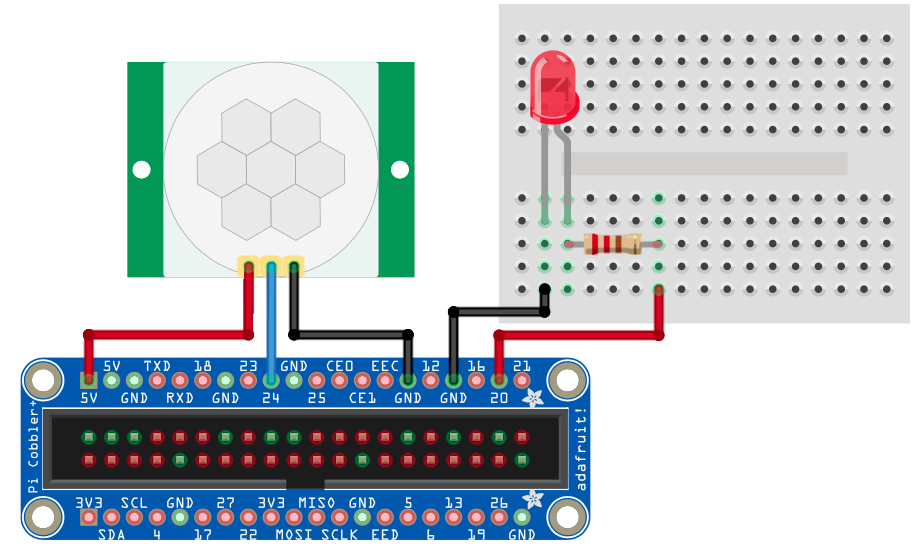

Esquema con LED

Código Python


#!/usr/bin/env python3

from gpiozero import MotionSensor, LED

pir = MotionSensor(24)
led = LED(20)

while True:
    pir.wait_for_motion()
    led.on()
    pir.wait_for_no_motion()
    led.off()
